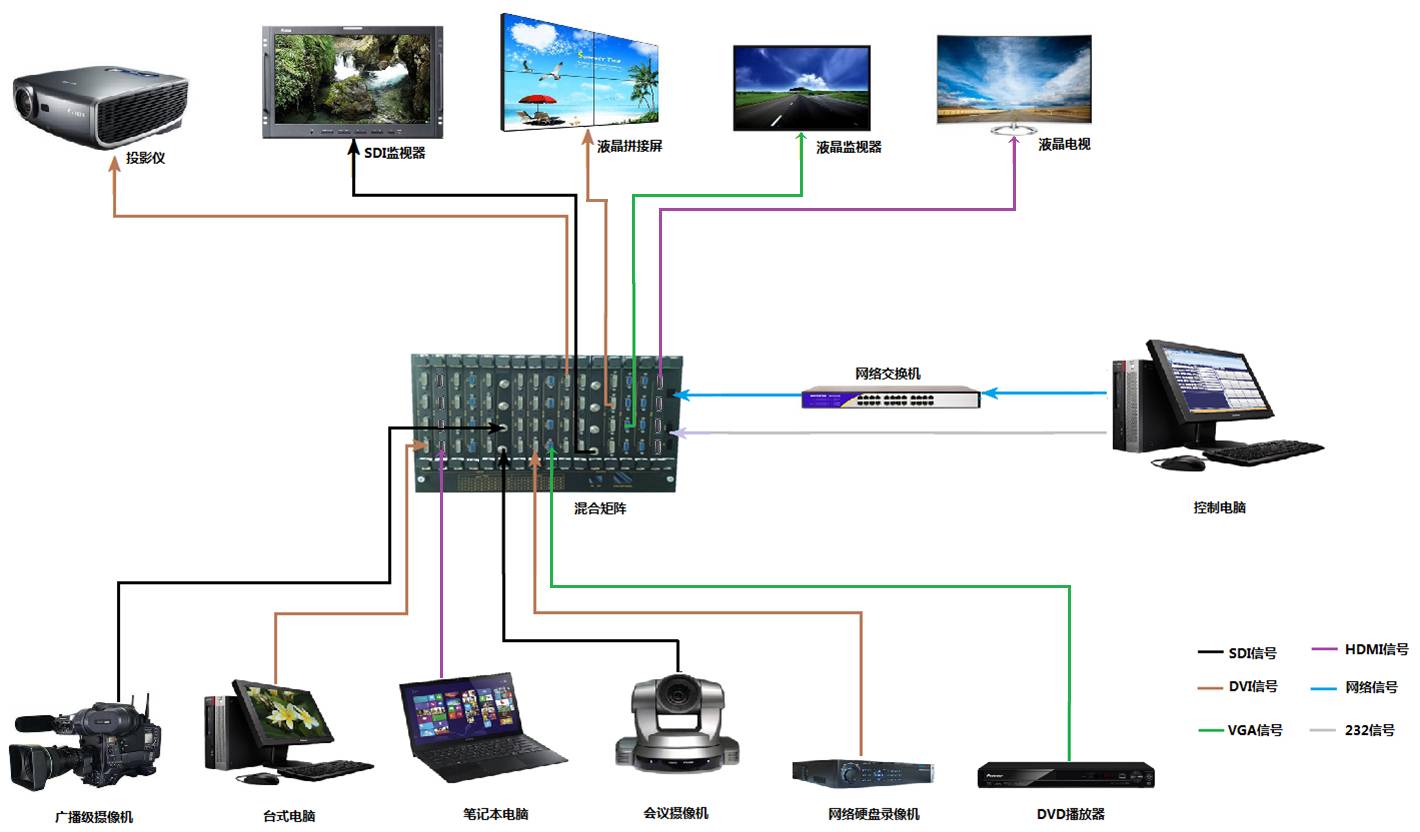

AMX系列高清混合矩阵是一款全高清输入输出的混合视频交换设备,可以同时接入8-40个信号源设备,并任意输出到8-40个显示终端上,每一路信号通道的带宽高达3.2G,配合最优质的高性能接插件,在多路高清信号交换过程中,对每一路信号进行单独隔离,防止各个信号之间的相互串扰,减少信号的衰减,保证了每一路高清信号经过本设备交换过后的信号质量,实现高清信号的完美交换。 本交换矩阵设备采用模块化设计,功能强大,方便维护,插卡式的设计方便安装,用户自己都可以很方便进行功能板卡的更换,支持的输入信号有HDMI、DVI、SD/HD/3G-SDI、VGA、YPBPR、CVBS等。支持的输出信号有HDMI、DVI、HD/3G-SDI、VGA信号。本矩阵设备采用高质量LCD进行显示,长时间工作亮度衰减很小,实时观测当前的状态,支持按键、RS232、ENTHERNET等控制方式,方便与本地电脑、中控设备、远端控制设备等进行连接,为各种音视频信号集中处理提供完备的控制方案。 本设备采用行业中最可靠的视频信号处理方案、信号交换方案,各个子模块之间也是采用专业高速信号连接器,有效的提高设备的性能,增强设备的可靠性与稳定性。
9、配置高性能开关电源,持续可靠的提供电源。
项目 |
参数 |
||||||

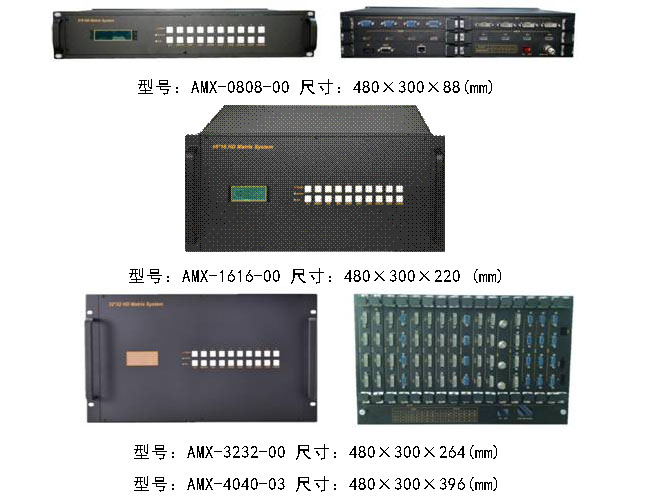

产品型号 |
AMX-0808-00 |
AMX-1616-00 |
AMX-3232-00 |
AMX-4040-03 |
|||
输入路数 |
8路 |
16路 |
32路 |
40路 |
|||
输出路数 |
8路 |
16路 |
32路 |
40路 |
|||
可插卡数量 |
2块输入卡 |
4块输入卡 |
8块输入卡 |
10块输入卡 |
|||
2块输入卡 |
4块输入卡 |
8块输入卡 |
10块输入卡 |
||||
输入板卡 |
3G-SDI、HD-SDI、HDMI、DVI、VGA 、YPbPr、CVBS |
||||||
输出板卡 |
3G-SDI、HD-SDI、HDMI、DVI |
||||||
交换信号 |
T.M.D.S |
||||||
输入板卡 |
单卡4路3G/HD-SDI输入 |
||||||
单卡4路HDMI输入,支持HDCP |
|||||||
单卡4路DVI输入 |
|||||||
单卡4路VGA输入/YpbPr/CVBS |
|||||||
输出板卡 |
单卡4路HDMI输出,支持HDMI1.4支持HDCP(可选) |
||||||
单卡4路3G/HD-SDI输出 |
|||||||
单卡4路DVI输出 |
|||||||
单卡4路VGA输出 |
|||||||
支持分辨率 |
最高分辨率1920×1200@60Hz,符合VESA和HDTV全部常规标准 |
||||||
控制接口 |
RS232、TCP/IP |
||||||
常规 |
|||||||
功耗 |
<30w, 含板卡 |
<70w, 含板卡 |
<150w, 含板卡 |
<200w, 含板卡 |
|||
机箱大小 |
2U |
5U |
6U |
9U |
|||
供电电源 |
AC90~264V 50/60Hz宽电源输入 |
||||||
工作温度 |
0~50℃ |
