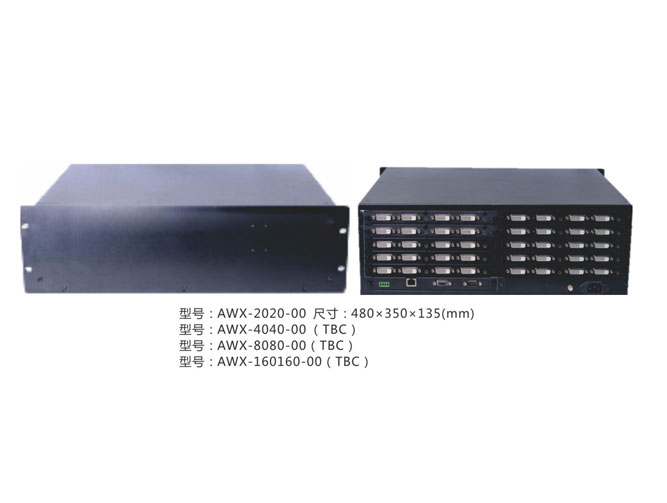

16进16出/20进20出/40进40出/80进80出

参数

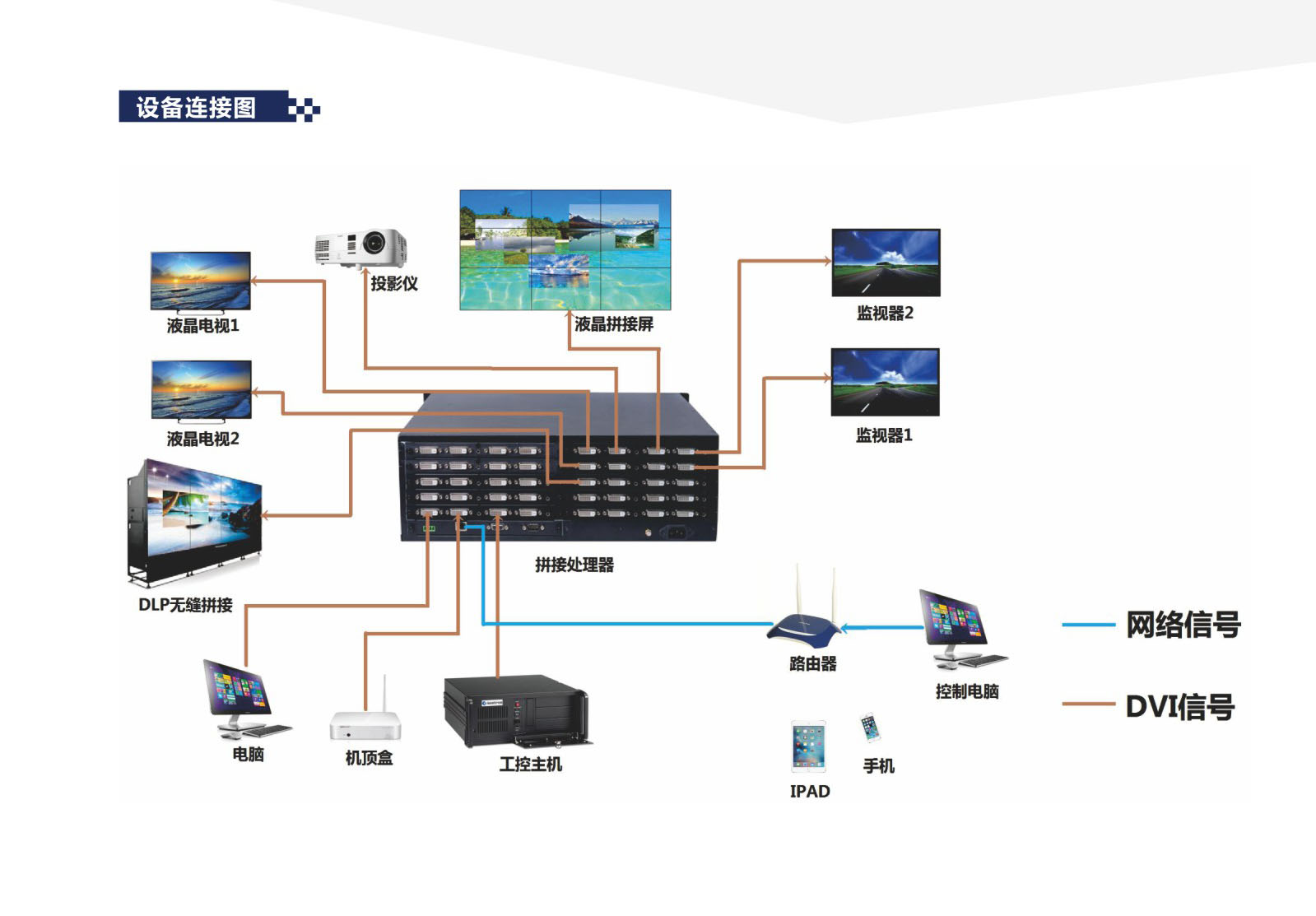

系统图

此系列矩阵采用高性能的硬件设计，完美支持各类高清晰数字/模拟信号切换处理，并支持双向RS-232、双向IR信号分配切换功能。还能将一个完整的图像信号划分成多个信号，分配给多个显示单元，同时组成一个大的显示屏幕来显示动态画面，为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。

功能特点

1、全数字化切换，每种无缝输出卡都能实现真正实时的无缝切换；

2、每种拼接输出卡都能实现视频拼接功能，图像视窗在全屏范围内可以任意缩放、叠加、漫游；

3、预览卡能实现视频预览并切换功能；

4、支持DVI 1.0协议，符合HDCP1.3标准，兼容HDMI 1.4a；

5、支持热插拔，支持音视频信号一起切换；

6、HDMI数字音频与模拟音频选择输入，HDMI数字音频与模拟音频同时输出；

7、具有校正和补偿信号特征，减少视频流误码，DVI,HDMI输入可达35米；

8、系统内可存储多组预切换指令，调用时可以一键切换；

9、系统内含有红、绿、蓝、白等多种测试图像，方便快速调试和系统维护；

10、支持EDID读取，PC软件控制切换与EDID管理；

11、HDBaseT输入输出信号支持内嵌的（或本地端的）双向RS-232和双向IR信号，并可选择随视频信号切换，或分离切换模式，并支持POC对外供电；

12、控制方式灵活，具有红外遥控、RS485、RS-232通讯接口、网络端口、支持外接面

13、控制接口及面板锁定功能（ 4位3.8mm凤凰接口），并且可以通过远端的HDBaseT的串口控制，方便用户与各种远端控制设备配合使用；

14、支持固件在线升级；

15、支持字符叠加；

16、支持最大分辨率达到4Kx2K；

17、支持智能控制矩阵风扇的运行；

18、SDI输入卡带有环出功能；

19、配置冗余电源，支持热拔插。支持智能控制矩阵风扇的运行；

20、插卡式结构设计，可灵活配置输入输出信号类型及信号通道数。

21、输入输出采用DVI-I接口，可同时接入DVI/VGA/HDMI/YPBPR/CVBS视频信号及立体声音频信号LR。

项目	参数
型号	AWX-1616-00	AWX-2020-00	AWX-4040-00	AWX-8080-00
输入插卡类型	PMAX-IN HDMI4；PMAX-IN DVI4； PMAX-IN HD4； PMAX-IN VGA4； PMAX-IN SF4； PMAX-IN SDI4； PMAX-IN IP4；PMAX-IN DU-DVI2；PMAX-IN CVBS16
输出插卡类型	无缝输出：PMAX-OUT HDMI4；PMAX-OUT DVI4； PMAX-OUT HD4； PMAX-OUT VGA4； PMAX-OUT SF4； PMAX-OUT SDI4；PMAX-OUT IP4；PMAX-OUT UHD-HDMI2 拼接输出：PJMAX-OUT DVI4；PJMAX-OUT DVI2； PJMAX-OUT HD4； PJMAX-OUT HD2； PJMAX-OUT SF4； PJMAX-OUT SF2；
接口带宽	13.5Gbps
界面配置	客户端及TCP/IP界面配置
串行控制接口	RS-232，9-针母D型接口与9-针公D型接口
串口波特率与协议	波特率：9600，数据位：8位，停止位：1，无奇偶校验位
串口控制口结构	9针母D型接口：2 = TX，3 = RX，5 = GND； 9针公D型接口：3 = TX，2 = RX，5 = GND
键盘控制接口	4位3.8mm凤凰接口
键盘使用方式	与扩展键盘MCP100配套使用
键盘控制口结构	+5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口	RJ-45母接口
以太网控制协议	TCP/IP
以太网控制速率	自适应10M/100M，全双工或半双工
常规
系统工作电源	100VAC ~ 240VAC，50/60 Hz，国际自适应电源 AC变换到12V DC
储存、工作温度	0～ +50°C
储存、工作湿度	20% ～70%
平均故障间隔时间	30,000小时
