此系列矩阵是一款一卡四路的多功能混合管理器，采用模块化的设计理念，增加音频的解析，传输，分配，切换功能。采用“触摸式”管理的设计理念，前面板设10英寸真彩屏管理。此系列矩阵采用一卡四路的输入输出方式，可最大限度的增加输入输出路数，给用户带来更多的选择和最新的体验。单路可实现CVBS/YPbPr/VGA/HDMI/DVI五类信号的任意转换，切换，传输功能，配备信号分辨率软硬调节，指示软硬调节，信号类型选择软硬调节功能，支持4K、EDID、HDCP是自动适应调节和解析，支持无缝快速切换功能，无黑屏、蓝屏、闪屏、裂屏现象，强大的性价比，更加体现了它的价值。此系列矩阵采用了双控制系统设计，可以接入两套不同的控制系统，采用了双电源冗余设计，当其中一路电源出现故障，可以自动切换到另外一路备份电源。此系列矩阵采用了先进的电磁防护设计，可以有效的屏蔽掉来自周边环境的电磁干扰，从而使设备稳定的运行。
此系列矩阵单通道交换信号速率高达6.75Gbps，主板交换能力主板交换能力采用四核四链路处理技术，核心交换能力可达速率32Gbps。数字信号运用无压缩的传输方式，保证图像信号的高保真输出；独特的信号链路屏蔽设计技术保证信号的完整性；内部核心数字开关具有超强的抗干扰能力及长期连续工作的高稳定性；运用UC/OS-II操作系统，真正实现智能化控制，有力的保证设备的稳定运行；运用先进的高级算法，保证命令的高效实时性；可选择CVBS/YPbPr/VGA/HDMI/DVI/SD、HD、3GSDI/HDBaseT/Fiber等信号作为输入或输出,完成大路数信号的配置规模，灵活的插卡式、模块化结构; 采用独特的处理方式，大大提高设备的切换速度，实现指令之间不需等待的快速控制,实现无缝快速切换功能；整套设计理念完美解决视频系统中信号源过多和数模信号并存的兼容难题，并可以最大程度的节省成本，利于系统升级、扩容及维护；过压保护和ESD防静电技术等多重保护措施,保证设备免收外部冲击；具备掉电状态存储保护、开机自动恢复记忆的功能；采用可热插拔的冗余电源设计，同时此系列矩阵矩阵具有强大的网络传输和网络管理能力。设备带有过压保护和ESD防静电技术等多重保护措施,保证设备免收外部冲击；具备掉电状态存储保护、开机自动恢复记忆的功能；采用可热插拔的冗余电源设计，支持7*24小时不间断运行；具备双网络及 RS232通讯接口备份控制，可以方便与个人电脑、中央控制系统等各种远端控制设备配合使用。

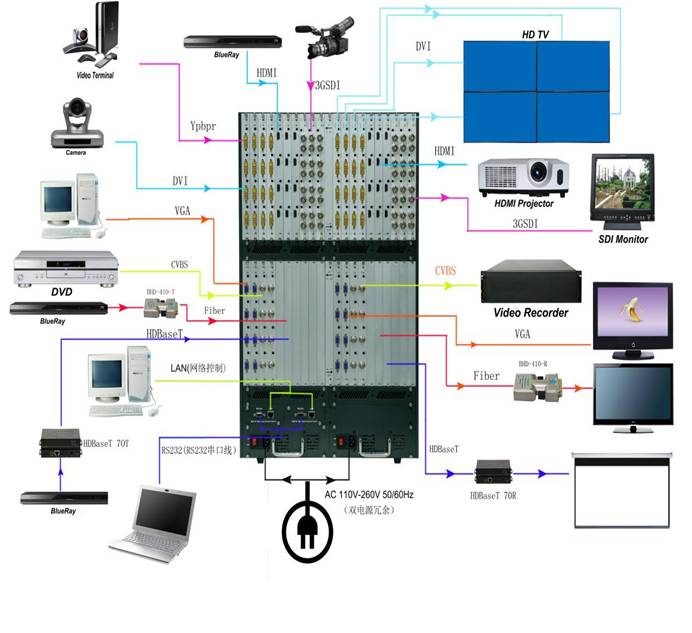

此系列矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
功能特点

1、模块化设计，支持CVBS/VGA/YPBPR/DVI/HDMI/HDSDI/3GSDI/HDBaseT/Fiber信号 的混合输入和输出；

2、支持各种信号的快速无缝切换；

3、强大信号交换处理能力，采用四核四链路核心芯片可达32 Gbps处理速率；7/10英寸真彩触摸屏，可对设备进行切换，调节分辨率，调节视频制式，调节信号类型；

4、支持EDID的自动读取，支持HDCP解析；

5、支持各种视频信号的立体声音频的解析，分配，切换；

6、支持4K数字高清视频信号的传输切换；

7、3D图像倍频修复、临近像素复读处理和3D去除隔行处理功能进行图像修复功能；

8、支持降升频处理、临近像素修复处理和模糊处理实现图像降频处理功能；

9、支持双网络，双控制备份功能，实现大规模集成化网络管理功能；

10、支持视频信号接口卡支持即插即用功能；

11、支持断电场景自动存储保护、开机自动恢复记忆功能；

12、支持双冗余热备份功能；

13、支持HDBaseT高清视频信号的网络转换和传输功能，传输距离为100米，网络输入输 出传输带宽速率高达20 Gbps；

14、支持光纤网络传输传输距离可从550~100000米； 15、独立操作软件可实现网络远程管理控制；

16、支持过压、过流、过热和过载保护，降低设备被损坏的概率。

项目	参数

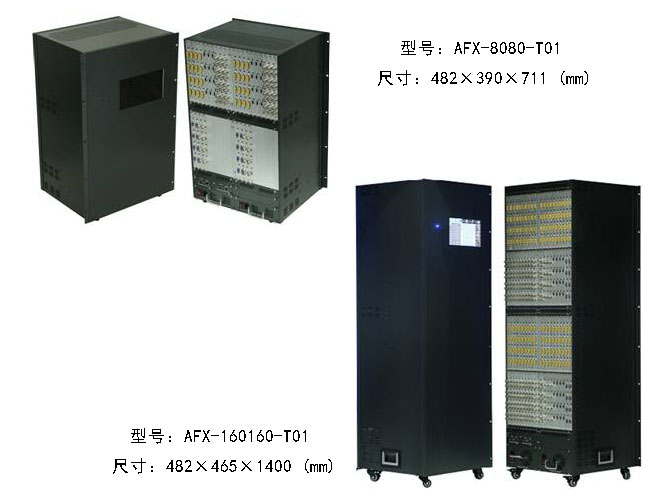

型号	AFX-8080-T01	AFX-160160-T01
模块化设计	支持20/40个槽位输入、20/40个槽位输出
输入板卡	一卡四路，支持HDMI、DVI、3GSDI、VGA、YPBPR、CVBS、网络、光纤
输出板卡	一卡四路，支持HDMI、DVI、3GSDI、VGA、YPBPR、CVBS、网络、光纤
协议标准	支持HDMI1.4a和DVI1.0协议，支持HDCP协议和EDID功能
色彩空间	支持RGB444、YUV444、YUV422色彩空间，支持x.v.Color扩展色域标准
分辨率	640×480---1920×1200@60Hz（VESA标准），480i---1080p60Hz（HDTV标准）
数据速率	6.75Gbps
传输距离	70m/100m（六类网线）、500m（多模光纤）、2Km（单模光纤）、30米（数字线缆）
安全保障	双电源冗余热备份设计，支持7*24小时全天候工作
控制方式	支持前面板触摸屏控制，支持双RS232＋LAN等控制方式
常规
尺寸	482*390*711mm	482*465*1400mm
重量	28KG（不插板卡）	35KG（不插板卡）
功耗	180W（不插板卡）	340W（不插板卡）
电源	110--260V 50/60Hz
工作温度	-10℃-50℃
储存温度	-20℃-55℃
