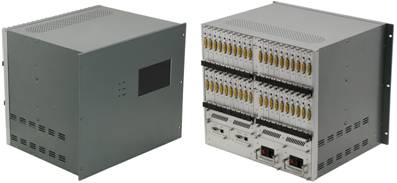

此系列矩阵是一款插卡式万能混合矩阵,采用模块化的设计理念,增加音频的解析,传输,分配,切换功能。采用“触摸式”管理的设计理念,前面板设7英寸真彩屏管理。此系列矩阵信号输入输出卡采用单卡单路的方式,最大限度的给予了用户配置的灵活性,单卡可实现CVBS/YPbPr/VGA/HDMI/DVI五类信号的任意转换,切换,传输功能,配备信号分辨率软硬调节,指示软硬调节,信号类型选择软硬调节功能,支持4K、EDID、HDCP的自动适应调节和解析,支持无缝快速切换功能,强大的性价比,更加体现了它的价值。此系列矩阵采用了双控制系统设计,可以接入两套不同的控制系统,采用了双电源冗余设计,当其中一路电源出现故障,可以自动切换到另外一路备份电源。此系列矩阵采用了先进的电磁防护设计,可以有效的屏蔽掉来自周边环境的电磁干扰,从而使设备稳定的运行。 此系列矩阵单通道交换信号速率高达6.75Gbps,主板交换能力采用四核四链路处理技术,核心交换能力可达速率32Gbps。数字信号运用无压缩的传输方式,保证图像信号的高保真输出;独特的信号链路屏蔽设计技术保证信号的完整性;内部核心数字开关具有超强的抗干扰能力及长期连续工作的高稳定性;运用LINUX操作系统,真正实现智能化控制,有力的保证设备的稳定运行;运用先进的高级算法,保证命令的高效实时性;可选择CVBS/YPbPr/VGA/HDMI/DVI/SD-HD-3G
2、支持各种信号的快速无缝切换;
15、支持过压、过流、过热和过载保护,降低设备被损坏的概率。
项目 |
参数 |
||||
型号 |
AFX-1010-T01 |
AFX-2020-T01 |
AFX-4040-T01 |
||
模块化设计 |
10/20/40槽位输入,10/20/40槽位输出 |
||||
输入板卡 |
单接口板卡,支持HDMI、DVI、3GSDI、VGA、YPBPR、CVBS、网络、光纤 |
||||
输出板卡 |
单接口板卡,支持HDMI、DVI、3GSDI、VGA、YPBPR、CVBS、网络、光纤 |
||||
协议标准 |
支持HDMI1.4a和DVI1.0协议,支持HDCP协议和EDID功能 |
||||
色彩空间 |
支持RGB444、YUV444、YUV422色彩空间,支持x.v.Color扩展色域标准 |
||||
分辨率 |
640×480---1920×1200@60Hz(VESA标准),480i---1080p60Hz(HDTV标准) |
||||
数据速率 |
6.75Gbps |
||||
传输距离 |
70m(六类网线)、500m(多模光纤)、10km(单模光纤)、30米(数字线缆) |
||||
安全保证 |
双电源冗余热备份设计,支持7×24小时全天候工作 |
||||
控制方式 |
支持前面板触摸屏控制,双RS232+LAN等控制方式 |
||||
常规 |
|||||
尺寸 |
482*390*200mm(L/W/H) |
482*390*400mm(L/W/H) |
482*390*711mm(L/W/H) |
||
重量 |
10kg(不插板卡) |
15kg(不插板卡) |
28kg(不插板卡) |
||
功耗 |
38W(不插板卡) |
62W(不插板卡) |
110W(不插板卡) |
||
电源 |
110---260V 50/60Hz |
||||
工作温度 |
0℃ - 50℃ |
||||
储存温度 |
-20℃ - 55℃ |
