此系列矩阵是最新推出的一款迷你多功能混合矩阵,采用模块化的设计理念,增加音频的解析,传输,分配,切换功能,采用按键式管理的设计理念,此系列 9*9/18*18/36*36矩阵信号输入输出卡采用单卡单路的方式,最大限度的给予了用户配置的灵活性,单卡可实现CVBS/YPbPr/VGA/HDMI/DVI五类信号的任意转换,切换,传输功能,配备信号分辨率软硬调节,指示软硬调节,信号类型选择软硬调节功能,支持4K、EDID、HDCP是自动适应调节和解析,支持无缝快速切换功能,强大的性价比,更加体现了它的价值。此系列 采用了双控制系统设计,可以接入两套不同的控制系统, 此系列采用了电磁防护设计,可以有效的屏蔽掉来自周边环境的电磁干扰,从而使设备稳定的运行。 设备单通道交换信号速率高达6.75Gbps,主板交换能力采用四核四链路处理技术,核心交换能力可达速率32Gbps。数字信号运用无压缩的传输方式,保证图像信号的高保真输出;独特的信号链路屏蔽设计技术保证信号的完整性;内部核心数字开关具有超强的抗干扰能力及长期连续工作的高稳定性;运用先进的高级算法,保证命令的高效实时性;可选择CVBS/YPbPr/VGA/HDMI/DVI/SD、HD、3GSDI/HDBaseT/Fiber等信号作为输入或输出,完成大路数信号的配置规模,灵活的插卡式、模块化结构; 采用独特的处理方式,大大提高设备的切
项目 |
参数 |
||||

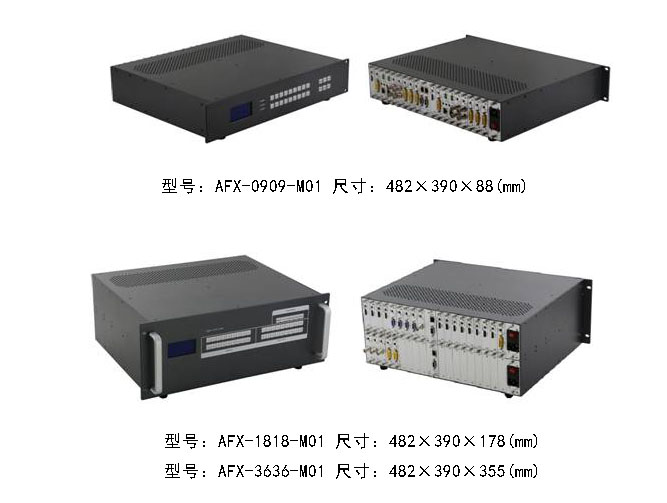

型号 |
AFX-0909-M01 |
AFX-1818-M01 |
AFX-3636-M01 |
||
模块化设计 |
9路卡槽,单卡单路 |
18路卡槽,单卡单路 |
36路卡槽,单卡单路 |
||
输入板卡 |
单接口板卡,支持HDMI、DVI、3GSDI、VGA、YPBPR、CVBS、网络、光纤输入 |
||||
输出板卡 |
单接口板卡,支持HDMI、DVI、3GSDI、VGA、YPBPR、CVBS、网络、光纤输出 |
||||
协议标准 |
支持HDMI1.4a和DVI1.0协议,支持HDCP协议和EDID功能 |
||||
色彩空间 |
支持RGB444、YUV444、YUV422色彩空间,支持x.v.Color扩展色域标准 |
||||
分辨率 |
640×480---1920×1200@60Hz(VESA标准),480i---1080p60Hz(HDTV标准) |
||||
数据速率 |
12.5Gbps |
||||
传输距离 |
70m(六类网线)、500m(多模光纤)、2Km(单模光纤)、25米(数字线缆)30米(模拟线缆) |
||||
控制方式 |
双RS232+LAN等控制方式 |
||||
常规 |
|||||
尺寸 |
482*390*88 |
482*390*178 |
482*390*355 |
||
重量 |
6KG(不插板卡) |
12.5KG(不插板卡) |
25KG(不插板卡) |
||
功耗 |
17W(不插板卡) |
21W(不插板卡) |
30W(不插板卡) |
||
电源 |
AC 110V-240V 50/60HZ电源输入 |
||||
工作温度 |
-10℃ - 50℃ |
||||
储存温度 |
-25℃ - 55℃ |
