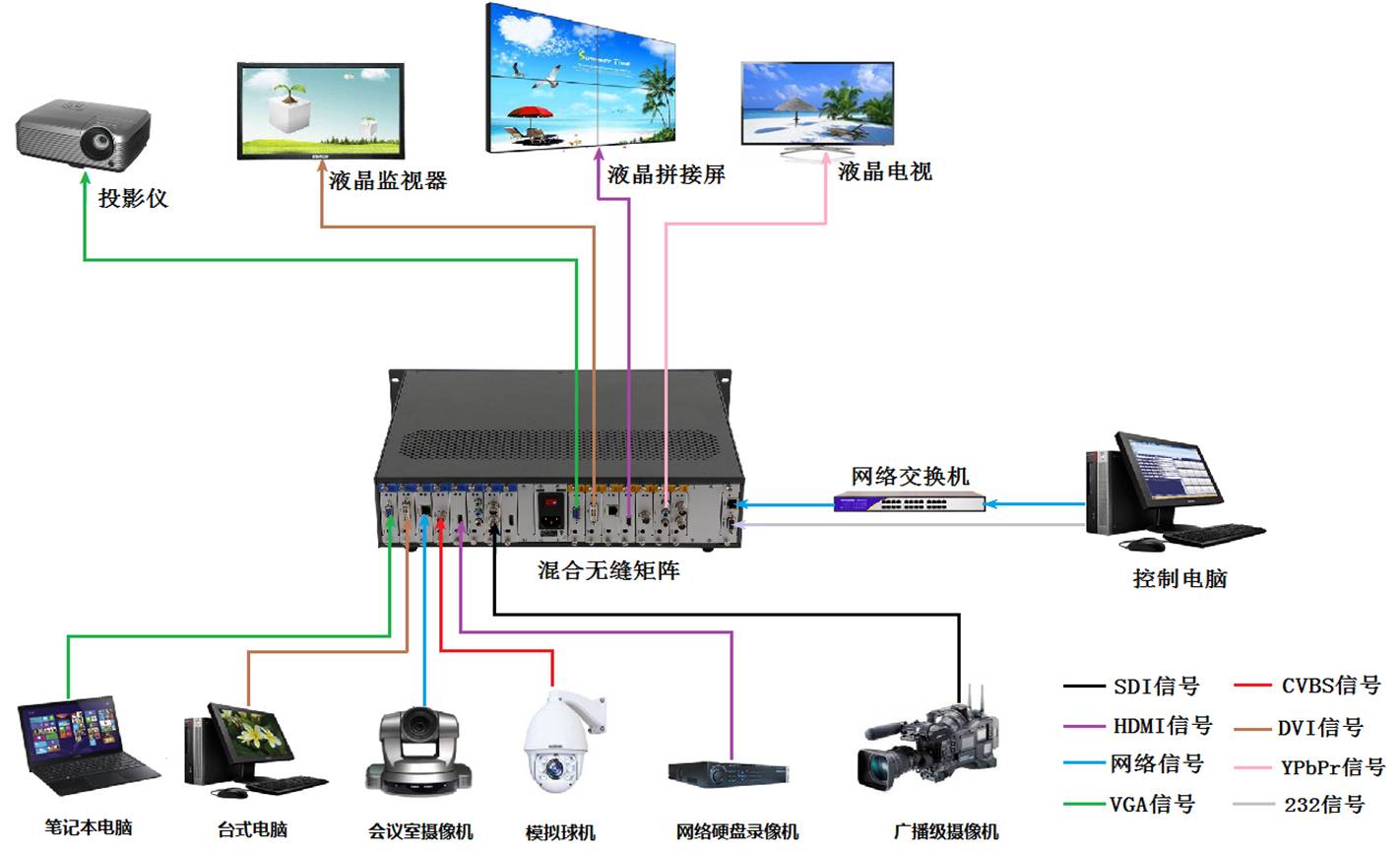

此系列混合矩阵适用于多种格式的视频信号输入、输出交换,可根据您的实际需求,选择最适合的视频输入、输出卡,避免因使用过多的视频转换器从而节省系统成本,降 低信号的事故率,降低了视频信号由于过多转换造成的衰减,实现图像信号高保真输出。 此系列混合矩阵切换器带有断电现场保护、多种格式信号交换功能,采用纯硬件板卡式结构,安装灵活方便,设备支持HDMI、DVI、VGA、CVBS、YPbPr、SDI、HDBaseT、光纤等信号的输入输出。具备多种控制方式:RS232控制、网络控制、按键、红外IR等。该设备是专为高清数字音视频切换工程而设计的广播级工程机。为高清数字音视频切换系统提供了一套独特的解决方案。
10、支持输入输出混合插卡功能,全新推出十七路混插(输入+输出≤17),三十六路混插功能(输入+输出≤36),输入输出任意配置,最大限度的合理分配输入输出资源。
项目 |
参数 |
|||
描述 |

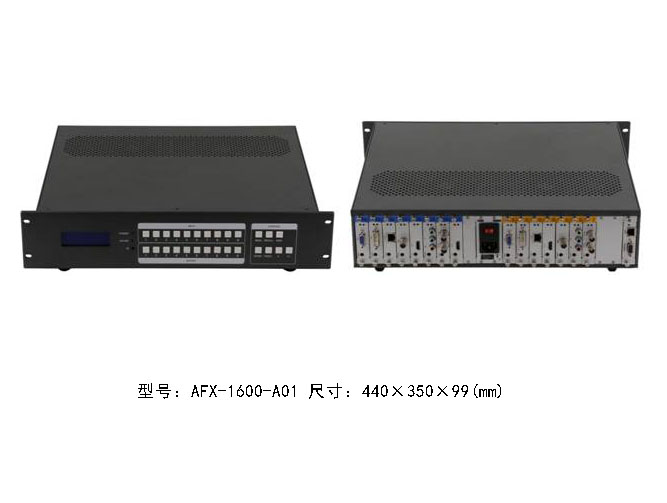

AFX-1600-A01 |
AFX-3500-A01 |
||
控制卡槽 |
1个 |
1个 |
||
输入卡槽 |
1~16 |
1~35 |
||
输出卡槽 |
1~16 |
1~35 |
||
输入板卡 |
单路接口输入板卡,支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBT、光纤等接口直接输入,无需任何转接线 |
|||
输出板卡 |
单路接口输出板卡,支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBT、光纤等接口直接输出,无需任何转接线 |
|||
分辩率 |
640x480~1920x1200@60Hz(VESA标准),480i~1080p@60hz (HDTV标准) |
|||
协议标准 |
支持DVI1.0和HDMI1.3a协议,同时支持HDCP协议及EDID管理功能 |
|||
色彩空间 |
支持RGB4:4:4、YUV4:4:4、YUV4:2:2及YUV4:2:0色彩空间,支持色域扩展 |
|||
传输带宽 |
10.2Gbps |
|||
传输距离 |
25m(数字线缆),30m(模拟线缆),100m(6类屏蔽网线),300m(多模光纤),2Km(单模光纤) |
|||
控制方式 |
前面板按键, IR红外,RS232串口及LAN局域网等方式 |
|||
常规 |
||||
工作温度、湿度 |
温度:-20℃ ~ +70℃,湿度:10%~90% |
|||
储存湿度、湿度 |
温度:-20℃ ~ +50℃,湿度:10%~80% |
|||
尺寸 |
440×350×99(mm)(2U) |
440×350×223(mm)(5U) |
||
重量 |
约12.5Kg |
约21Kg |
||
最大功耗 |
100W |
200W |
||
电源 |
100~260V 50/60Hz |
|||
安全保证 |
支持双电源冗余热备份功能,支持7×24小时全天候无间断工作 |
|||
平均无故障时间 |
10,000小时 |
