产品概述

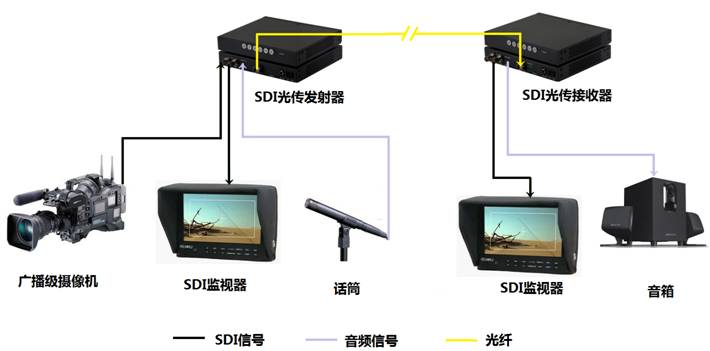

此款设备是最新推出的一款SD/HD/3G-SDI+LR单芯单模光纤延长器,仅仅需要一根光纤即可将SD/HD/3G-SDI+LR视频信号和音频信号延长至10公里,最远可传输80公里远(通过配置不同的光模块)。整个传输过程无任何压缩,无任何延时,信号传输后无任何损耗,完全再现信号源端画质。ACS-SDI由两部分组成,AED-1S1OT-01是发射端,将SD/HD/3G-SDI+LR信号转换成为单根光纤信号,AED-1S1OR-01是接收端,将光纤信号还原成为SD/HD/3G-SDI+LR信号,从而在显示设备上进行显示。
产品采用单根光纤,在节约传输介质成本的同时,也简化了安装,无RFI/EMI辐射干扰或视频质量损耗,保障数据安全,而且可以做到真正的电气隔离,布线变得很简单。产品的光模块采用通用的SPF+封装,可根据现场距离以及所布光纤选用不同的光纤模块。
功能特点
1、采用单根光纤线传输SD/HD/3G-SDI+LR视频信号和音频信号,传输距离多达10公里远(单模光纤),最远可传输80公里远(通过选配不同的光模块);
2、接口采用3GSDI接口,发射端支持环出,接收端两路SDI信号同时输出;
3、支持SD/HD/3G-SDI+LR模式下任意分辨率,最高支持1080p@60Hz;
4、支持音频加嵌到SDI信号中;
5、纯光纤设计,无RFI/EMI,真正的电气隔离;
6、自适应各种应用环境,无需任何调节,图像传输过程中无衰减;
7、光模块采用标准SFP+封装,可根据现场环境现场更换。
参数 |
||

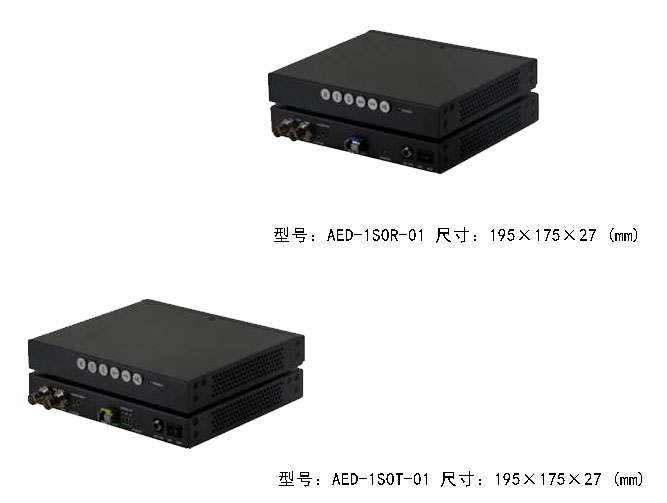

型号 |
AED-1S1OR-01 |
AED-1S1OT-01 |
规格 |
将SD/HD/3G-SDI+LR通过单根光纤进行传输 |
|
输入输出 |
发射端: 1*SD/HD/3G-SDI+LR输入+环出,1*Audio信号输入,1*LC型光纤信号输出 接收端:1*LC型光纤信号输入,2*SD/HD/3G-SDI+LR输出,1*Audio |
|
协议 |
SMPTE |
|
分辨率 |
480i-1080p60Hz(SMPTE标准) |
|
常规 |
||
工作温度 |
0℃ - 50℃ | |
存储温度 |
-25℃ - 85℃ | |
电源 |
AC:100-240V 50/60Hz 1.5A Max DC:12V 1500mA | |
重量 |
0.4Kg(发射接收一样) |
|
机箱尺寸 |
198×175×27 (mm)(发射接收一样) |
