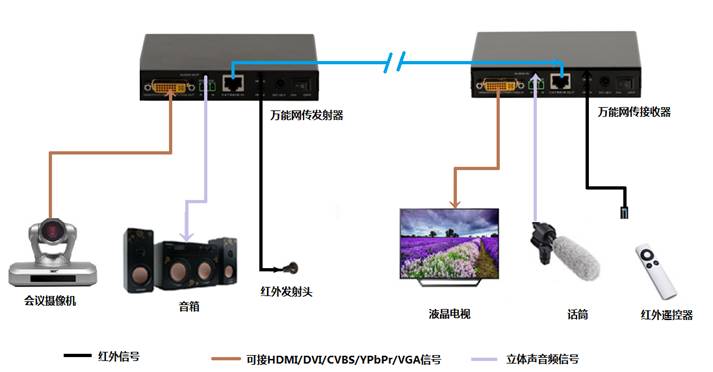

此款设备是一款集HDBaseT技术的传输器,此款产品是一款无压缩、无损失、无延迟的传输设备,可对HDMI、DVI、CVBS、Ypbpr、VGA五类信号中任意一种实现信号的传输和转换,采用DVI为输入输出端口,在实现信号的转换时可采用转接头的形式转换信号,通过DVI接口实现信号的传输。信号通过单根的CAT5E/6/7类线缆,最远可传输70米远的距离,布线简单,既能使得布局较工整又能节省成本,支持DVI单通道所有分辨率信号,支持HDCP协议,支持远程POE供电,支持RS232和双向IR传输,通过接收器(R)底部的拨码可对EDID进行调节,该产品广泛应用于多媒体会议室、多媒体教室、电影院等场所,是未来音视频传输的新趋势。
8、 网线采用标准的IEEE-568B线序。
项目 |
参数 |
|

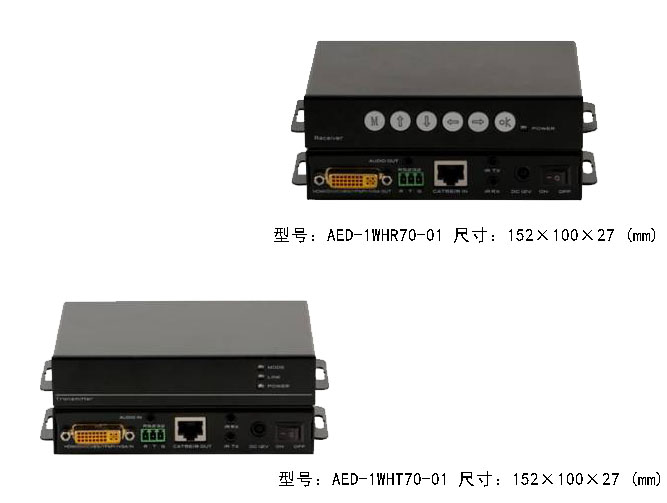

型号 |
AED-1WHR70-01 |
AED-1WHT70-01 |
输入 |
1×DVI,1×3.5MM音频,1×RS232,1×IR-TX,1×IR-RX |
1×HDBaseT |
输出 |
1×HDBaseT |
1×DVI,1×3.5MM音频,1×RS232,1×IR-TX,1×IR-RX |
协议标准 |
支持HDCP协议,支持EDID的智能管理 |
|
分辨率 |
支持DVI单通道所有分辨率信号 |
|
支持色彩空间 |
1080p: 36Bit Deep Color 4K: 24Bit True Color, 4:2:2 |
|
数据速率 |
10Gbps |
|
传输距离 |
CAT6线缆:1080p60Hz传输距离70米 |
|
常规 |
||
尺寸 |
152×100×27(mm) |
|
重量 |
200g |
|
电源 |
AC:100-240V 50/60Hz 1.5A Max DC:12V 1500mA |
|
功耗 |
≤11W |
|
工作湿度 |
10%-90% |
|
工作温度 |
0℃-50℃ |
|
储存温度 |
﹣20℃-75℃ |
