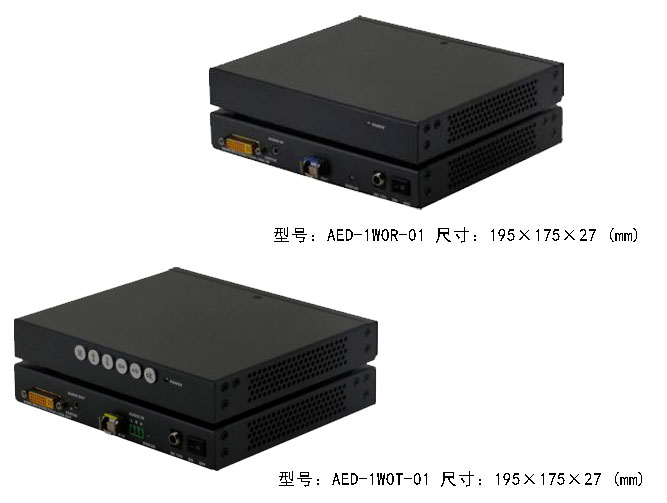

此款是最新推出的一款HDMI/DVI/VGA/YPBPR/CVBS+LR单芯单模光纤延长器,仅仅只需一根光纤即可将HDMI/DVI/VGA/YPBPR/CVBS+LR视频信号和音频信号延长至10公里,最远可传输80公里远(通过配置不同的光模块)。整个传输过程无任何压缩,无任何延时,信号传输后无任何损耗,完全再现信号源端画质。AED-1W1OR-01由两部分组成,AED-1W1OT-01是发射端,将HDMI/DVI/VGA/YPBPR/CVBS+LR信号转换成为单根光纤信号,AED-1W1OR-01是接收端,将光纤信号还原成为HDMI/DVI/VGA/YPBPR/CVBS+LR信号,从而在显示设备上进行显示。
产品概述
此款是最新推出的一款HDMI/DVI/VGA/YPBPR/CVBS+LR单芯单模光纤延长器,仅仅只需一根光纤即可将HDMI/DVI/VGA/YPBPR/CVBS+LR视频信号和音频信号延长至10公里,最远可传输80公里远(通过配置不同的光模块)。整个传输过程无任何压缩,无任何延时,信号传输后无任何损耗,完全再现信号源端画质。AED-1W1OR-01由两部分组成,AED-1W1OT-01是发射端,将HDMI/DVI/VGA/YPBPR/CVBS+LR信号转换成为单根光纤信号,AED-1W1OR-01是接收端,将光纤信号还原成为HDMI/DVI/VGA/YPBPR/CVBS+LR信号,从而在显示设备上进行显示。
产品采用单根光纤,在节约传输介质成本的同时,也简化了安装,无RFI/EMI辐射干扰或视频质量损耗,保障数据安全,而且可以做到真正的电气隔离,布线变得很简单。产品的光模块采用通用的SPF+封装,可根据现场距离以及所布光纤选用不同的光纤模块。
功能特点
参数 |
||
型号 |
AED-1WOR-01 |
AED-1WOT-01 |
规格 |
将HDMI/DVI/VGA/YPBPR/CVBS+LR通过单根光纤进行传输 |
|
输入输出 |
发射端: 1*HDMI/DVIVGA/YPBPR/CVBS输入,1*Audio信号输入,1*LC型光纤信号输出 接收端:1*LC型光纤)信号输入,1*HDMI/DVI/VGA/YPBPR/CVBS输出,1*Audio |
|
协议 |
VESA,HDTV |
|
分辨率 |
640*480p@60Hz-1920*1200@60Hz(VESA标准) 480i-1080p60Hz(HDTV标准) |
|
传输距离 |
10KM |
|
红外控制 |
前面板IR接收器,IR延长接收器 |
|
串口控制 |
9针母RS232连接器 |
|
协议 |
通过TCP/IP协议 |
|
常规 |
||
工作温度 |
0℃ - 50℃ | |
存储温度 |
-25℃ - 85℃ | |
电源 |
AC:100-240V 50/60Hz 1.5A Max DC:12V 1500mA | |
重量 |
0.4Kg(发射接收一样) |
|
机箱尺寸 |
195×175×27(mm)(发射接收一样) |
